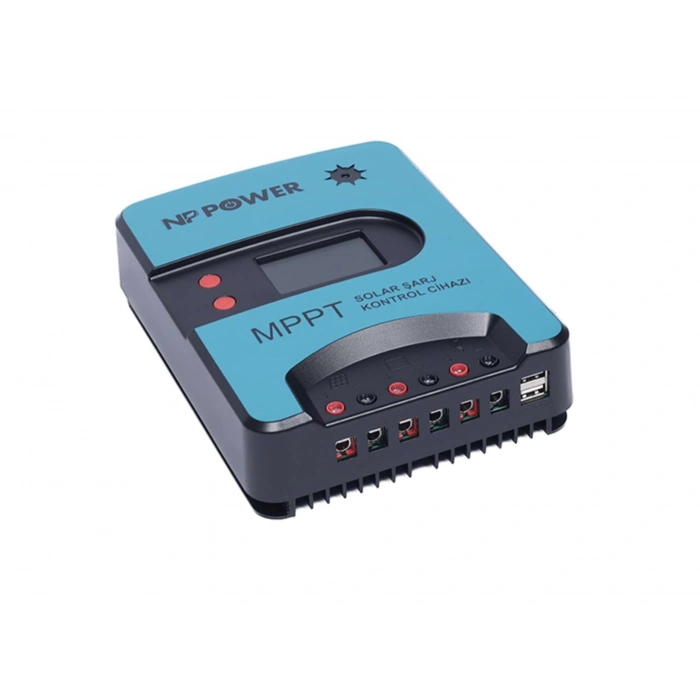

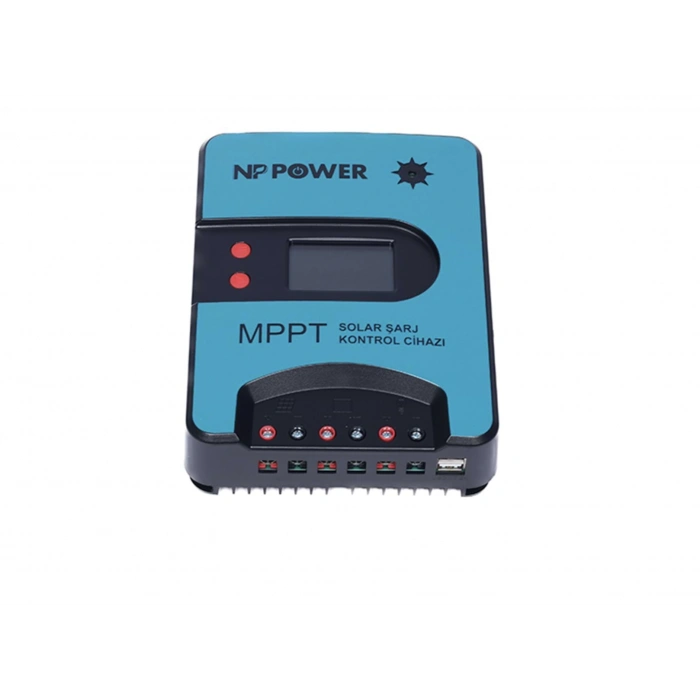

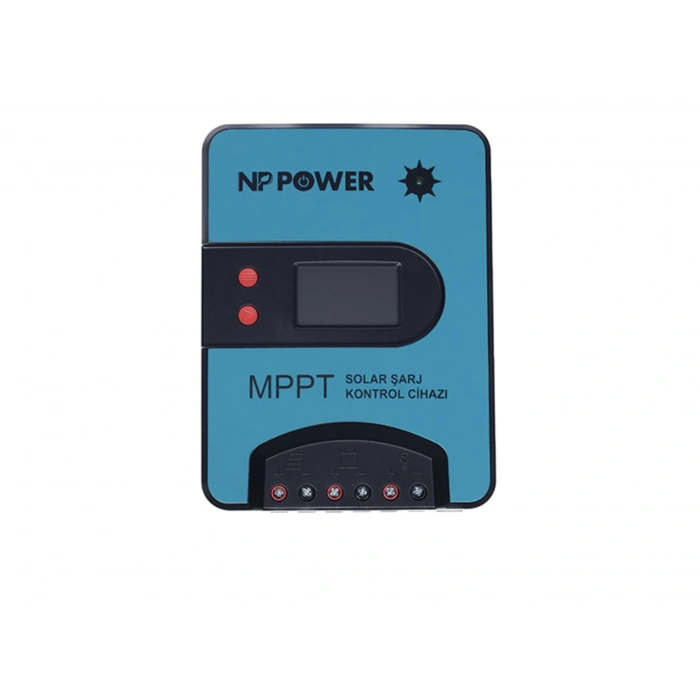

Np Power MPPT Solar Şarj Kontrol Cihazı 40 Amper 12V-24V
- MPPT Şarj Kontrol Cihazı Nedir?
MPPT şarj kontrol cihazı, güneş panellerinin ürettiği elektriği akülere en verimli şekilde aktarmak için tasarlanmış bir cihazdır. “Maximum Power Point Tracking” ifadesi, güneş panelinin gerçek zamanlı en yüksek güç elde edebileceği noktayı (voltaj ve akım değerlerini) algılayıp, buna göre çalışma parametrelerini ayarlaması anlamına gelir. Böylece, panel gücü mümkün olan en yüksek seviyede kullanılır ve aküye optimum şarj sağlanır.
- Ne İşe Yarar?
- Verimli Enerji Transferi
- Klasik (PWM) şarj kontrolörlerine kıyasla güneş panelinden aküye geçiş esnasında daha az güç kaybı yaşanır.
- Özellikle yüksek voltajlı veya değişken hava koşullarında üretim alınırken, panelin “en uygun” çalışma noktasında tutulmasını sağlar.
- Akü Ömrünü Uzatma
- Akünün aşırı şarj, aşırı deşarj veya uygunsuz voltaj koşullarında zarar görmesini engeller.
- Çok kademeli (bulk, absorption, float vb.) şarj algoritması sayesinde aküye sürekli kontrollü şekilde enerji aktarır.
- Değişken Hava Koşullarına Uyum
- Bulut geçişleri, mevsimsel güneş açısı değişimleri gibi faktörlerde panel çıkışını anlık takip eder, güç noktasını anlık optimize eder.
- Sistem Performansının Artması
- MPPT özelliği, panel ve akü arasındaki voltaj farkını dengeleyerek %10-30 oranında ek verim kazandırabilir (panel gerilimi, akü gerilimi ve çevresel koşullara bağlı).
- Nasıl Çalışır?
- Panel Çıkışını İzleme
- Şarj kontrol cihazı, güneş panelinden gelen voltaj (V) ve akım (I) değerlerini yüksek frekansta ölçer.
- Panellerin gerçek zamanlı ürettiği gücü (P = V × I) hesaplar.
- Maksimum Güç Noktası (MPP)
- Cihaz içindeki mikrodenetleyici veya dijital sinyal işleyici, farklı voltaj-akım kombinasyonlarını deneyerek en yüksek güce ulaşan noktayı bulur.
- Bu noktada PWM (Darbe Genişlik Modülasyonu) veya benzeri anahtarlama teknikleri kullanarak güneş panelinin çalışma koşullarını ayarlar.
- DC-DC Dönüştürme (Step-Down / Step-Up)
- MPPT şarj kontrol cihazlarının çoğu, gelen voltajı akü voltajına uygun seviyede tutmak için “buck” (step-down) dönüştürücü kullanır.
- Bazı gelişmiş modellerde “boost” (step-up) özelliği de bulunabilir (özellikle panel voltajı akü voltajına çok yakınsa veya altındaysa).
- Akü Şarj Yönetimi
- Bulk (Hızlı Şarj), Absorption (Emilim) ve Float (Dengeleme) gibi kademelerle akü tipine (AGM, Jel, LiFePO4 vb.) göre farklı voltaj seviyeleri uygular.
- Aşırı şarj, yüksek sıcaklık gibi durumlarda koruma devrelerini devreye alır.
- Kullanım Alanları
- Off-Grid Güneş Sistemleri
- Şebekeden bağımsız evler, dağ evleri, çiftlikler, bağ evleri vb. yerlerde akü ile depolama gereken sistemlerde.
- Güneş panellerinin verimini artırıp akü ömrünü koruduğu için tercih edilir.
- Karavan ve Tekne Uygulamaları
- Sınırlı panel alanının olduğu ve yüksek verime ihtiyaç duyulan karavan, tekne veya yatlarda.
- Hareket hâlindeki veya konumu sık değişen yapılarda bulut geçişi, açı değişimi çok fazla yaşandığından MPPT büyük avantaj sağlar.
- Tarımsal Sulama, Saha Ekipmanları
- Güneş enerjili su pompası sistemleri, uzak bölgelerdeki aydınlatma ve haberleşme direkleri.
- Enerji talebinin yüksek olduğu, iklim koşullarının sık değiştiği bölgelerde verimi artırır.
- Kritik Yük Yedeklemesi
- Hastaneler, telekom kuleleri, veri merkezleri vb. sürekli enerjiye ihtiyaç duyan yerlerde.
- MPPT’ler, maksimum enerji üretimini sağlayarak akü depolamasını en verimli şekilde kullanmaya yardımcı olur.
- Çalışma Koşulları
- Sıcaklık Aralığı
- Tipik olarak -20°C ila +50°C arası çalışabilir; optimum performans 0°C – 40°C civarındadır.
- Aşırı sıcak ortamlarda verim düşebilir ve cihaz içindeki elektronik bileşenlerin ömrü kısalabilir.
- İzolasyon ve IP Sınıfı
- Dış mekânda veya tozlu/nemli ortamlarda kullanılacaksa muhafaza kutusu veya IP65/67 gibi yüksek koruma sınıflı bir model gerekebilir.
- Panel ve Akü Uyumlu Voltaj Değerleri
- MPPT kontrol cihazının desteklediği maksimum panel voltajı (Voc), nominal akü gerilimi (12V, 24V, 48V vb.) önemlidir.
- Üretici tabloları veya kılavuzlar, kaç panelin seri veya paralel bağlanabileceğini belirtir.
- Şebeke Olmayan Uygulamalar
- Kural olarak MPPT, yalnızca güneş paneli–akü arasında görev yapar (şebekeyle bağlantılı hibrit sistemlerde de kullanılabilir fakat tasarım farklı olabilir).
- Nasıl Kurulum ve Montaj Yapılır?
- Fiziksel Yerleşim
- Cihazın aşırı ısınmasını veya nemli ortamdan zarar görmesini önlemek için gölge, kuru ve havalandırması iyi olan bir yer tercih edilir.
- Montaj pozisyonu, üreticinin soğutma gereksinimlerine ve kablo giriş-çıkış yönlerine göre belirlenir.
- Kablolama Sırası
- Önce akü kabloları, ardından panel kabloları takılmalıdır (üretici kılavuzları genellikle bu sıralamayı önerir).
- Ters polarite veya yanlış voltaj riskine karşı (+) ve (–) uçlar dikkatle bağlanmalıdır.
- Uygun Kablo Kesiti ve Sigorta
- Panelden cihaza, cihazdan aküye giden kablolar akım değerine uygun kalınlıkta olmalıdır.
- Sistem güvenliği için panel çıkışında ve akü tarafında uygun sigortalar veya devre kesiciler kullanılmalıdır.
- Parametre Ayarları
- Şarj kontrol cihazı, akü tipine göre farklı voltaj ve şarj algoritmaları uygular; menüden (veya bilgisayar/telefon arayüzünden) akü tipi seçilir (AGM, Jel, LiFePO4 vb.).
- Bazı gelişmiş modellerde sıcaklık sensörü (batt temp sensor) ve uzaktan izleme (LCD, Bluetooth, Wi-Fi modül) mevcuttur.
- Kullanım Ömür Beklentileri
- Elektronik Bileşen Ömrü
- Kaliteli MPPT şarj kontrol cihazları 5-10 yıl veya daha uzun süre verimli çalışabilir.
- İç bileşenlerin (MOSFET, kapasitör, soğutma sistemi) kalitesi, ortam sıcaklığı ve kullanım yoğunluğu ömrü belirler.
- Garanti Süresi
- Üreticiye göre değişmekle birlikte genellikle 2-5 yıl arasında garanti sunulur. Üst segment markalarda daha uzun garantiler görülebilir.
- Periyodik Bakım
- Tozlu ortamlarda soğutma fanının veya pasif soğutucuların temizlenmesi, konektörlerin gevşeme yapmadığının kontrolü önerilir.
- Yazılım güncelleme imkânı olan modellerde periyodik firmware güncellemeleri performansı ve kararlılığı artırabilir.
- Avantaj ve Dezavantajları
Avantajları
- Yüksek Verimlilik
- Panel–akü arasındaki güç kayıplarını minimuma indirir, özellikle düşük güneş ışınımı veya değişken hava koşullarında maksimum güç elde etmeye çalışır.
- Geniş Uygulama Esnekliği
- Daha yüksek panel voltajlarına izin vererek kablolama kolaylığı sağlar (örneğin 12V akü sisteminde 36V-48V panel dizileri kullanılabilir).
- Akü Ömrünün Korunması
- Çok kademeli şarj yöntemleriyle aküye uygun voltaj ve akım sağlar, aküde sülfatlaşma vb. sorunları azaltır.
- Gelişmiş Takip ve Kontrol
- LCD ekran, Bluetooth, Wi-Fi veya Ethernet arabirimleri sayesinde gerçek zamanlı takip ve parametre ayarlama imkânı sunan modeller mevcuttur.
Dezavantajları
- Yüksek Maliyet
- PWM kontrolörlere göre daha pahalıdır; küçük sistemlerde bütçe kısıtı olanlar için PWM tercih edilebilir.
- Elektronik Karmaşıklık
- İçinde dijital kontrollü DC-DC dönüştürücü ve mikroişlemci barındırır; arıza durumunda onarım ve yedek parça daha maliyetli olabilir.
- Soğutma İhtiyacı
- Yüksek akımlarda veya sıcak ortamlarda fazla ısınabilir; fan veya pasif soğutucuların tıkanması ya da arızası performansı doğrudan etkiler.
- Uyum Gerekliliği
- Seçilen MPPT cihazının panel nominal voltaj, akü voltajı ve güç değerleriyle uyumlu olması şarttır; yanlış seçim, verimi ve hatta cihazın bütünlüğünü riske atar.
- Hangi Şartlarda Kullanılmamalıdır?
- Çok Küçük veya Düşük Güçlü Sistemler
- 50W altında panellerle çalışan basit sistemlerde MPPT maliyeti, getirisiyle orantılı olmayabilir. PWM daha ekonomik olur.
- Aşırı Sıcak ve Tozlu Ortamlar
- Yeterli soğutma sağlanamıyorsa cihaz sürekli ısınır ve verim düşer, arıza riski artar.
- Panel ve Akü Voltajlarının Uyumlu Olmadığı Sistemlerde
- Örneğin, cihazın 12V aküye uygun maksimum panel voltajı 100V iken daha yüksek voltajlı paneller bağlanması cihaza zarar verir.
- Profesyonel Kurulum Olmadan
- Doğru kablolama, sigorta ve parametre ayarları yapılmadan kontrolsüz kullanım tehlike veya verimsizliğe neden olabilir.
- Şebekeli (On-Grid) Uygulamalarda İnverter Üzerindeki MPPT
- Bazı on-grid inverterler zaten dahili MPPT algoritmasına sahiptir. Ek MPPT şarj kontrol cihazı bu sistemlerde amaç dışı kalabilir (özellikle bataryalı hibrit sistem yoksa).
Özet ve Sonuç
MPPT şarj kontrol cihazı, güneş enerji sistemlerinde en yüksek verimi elde etmek ve aküleri optimum şekilde şarj etmek için kritik bir komponenttir. Gerçek zamanlı maksimum güç noktası takibi, özellikle değişken iklim koşullarında veya daha yüksek panel voltajlarında %10 ila %30 ekstra verim kazandırabilir. Yüksek verimliliği, akü ömrünü uzatan şarj algoritmaları ve gelişmiş kontrol seçenekleri (ekran, Wi-Fi, uzaktan izleme) büyük avantajlar sağlarken, görece yüksek maliyet, soğutma gereksinimi ve dijital elektronik karmaşıklığı gibi dezavantajlar da barındırır. Sisteme uyumlu MPPT seçimi (panel voltajı, akü voltajı, güç kapasitesi), profesyonel kurulum ve düzenli bakım ile 5-10 yıldan fazla güvenilir ve verimli kullanım mümkündür.
